XL-21型動力配電柜適用于發電廠及工礦企業中,在交流電壓500伏及以下的三相四線系統作動力配電之用。
XL-21型動力配電箱是戶內裝置靠墻安裝屏前檢修。

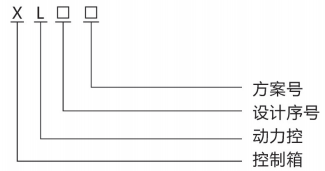

型號及含義

結構特征
XL-21型動力配電柜系封閉式,外殼用鋼板壓制而成,刀開關操作手柄裝于前右桂上部,可以作為切換電源之用。
配電箱前面裝有一只電壓表,指示母線的電壓。配電箱前面有門,門打開后配電箱內全部設備敞露、便于檢修維護。
本配電箱采用國內自行設計的型組件,具有結構緊湊,檢修方便,線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外,還裝有接觸器和熱繼電器,箱前門可裝操作按鈕和指示燈。

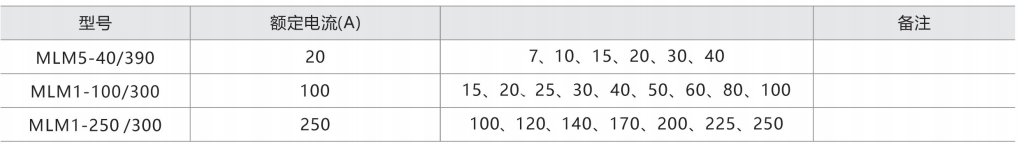

刀熔組合開關

空氣斷路器

電流互感器
